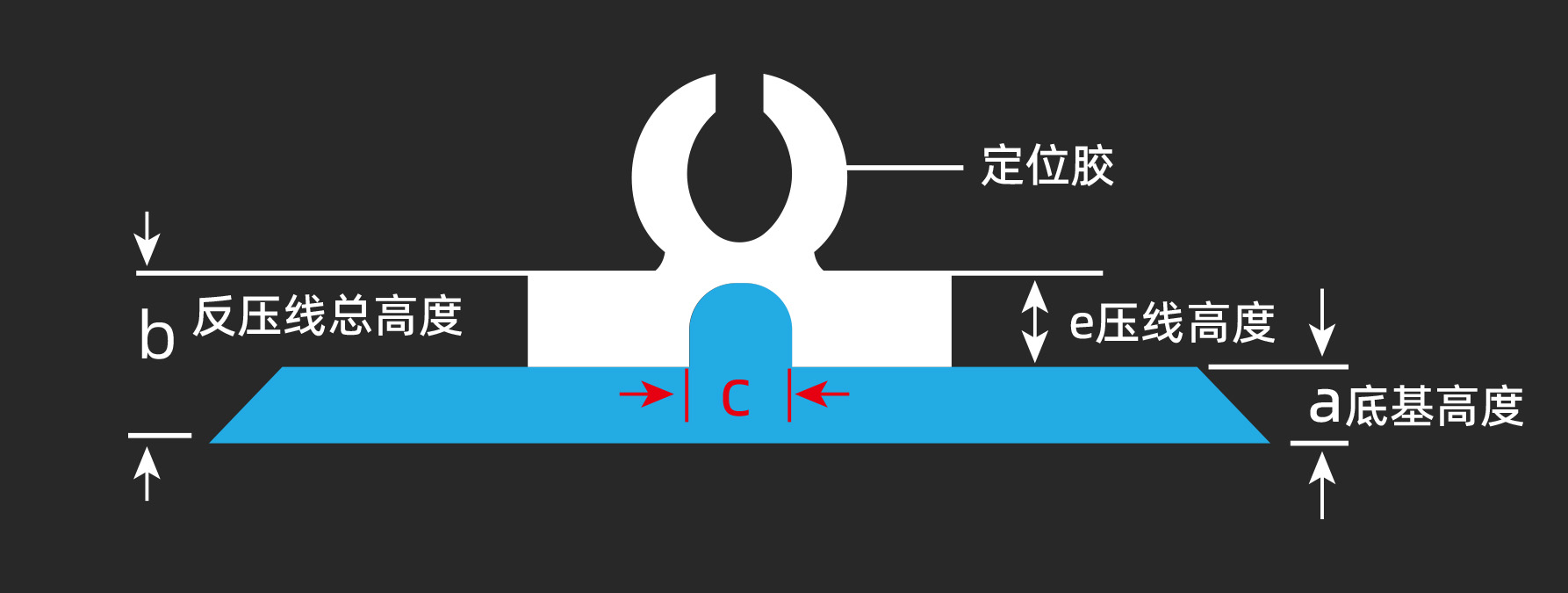

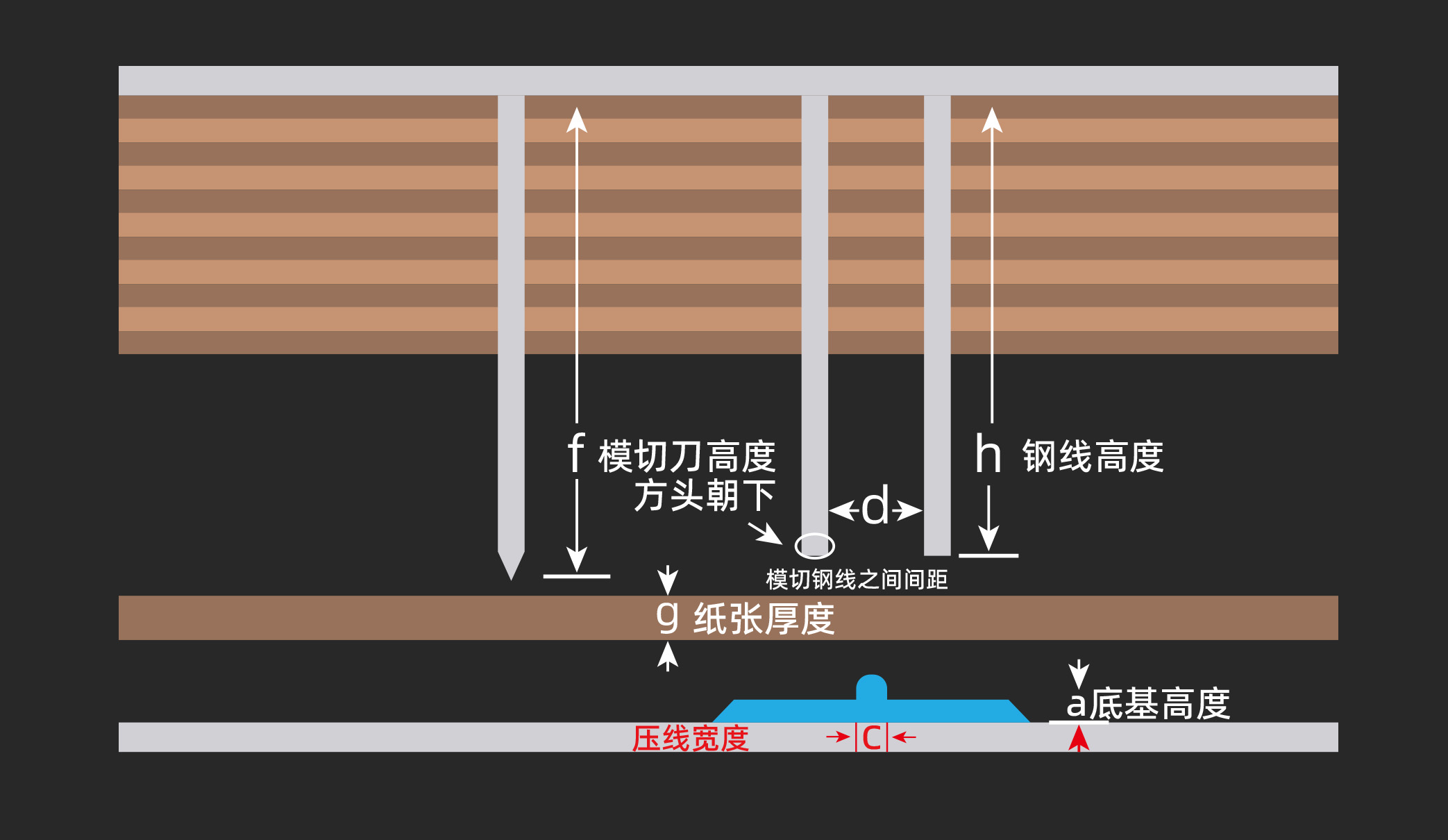

a =底基高度 b =压线总高度 c =压线宽度 d =模切钢线之间距离

e =压线高度 f=模切刀高度(23.8mm) g=纸张厚度 h =钢线高度

计算如下:

d 模切钢线之间距离=(g纸张厚度x1.5)+c压线宽度一针对卡纸

                               =(g纸张厚度x2.0)+c压线宽度一针对瓦楞纸
h 钢线高度=f模切刀高度-(g纸张厚度+a底基高度)

备注：

1）标准 f 模切刀高度为23.80mm。
2）为避免纸张表面受到过大压力，所选用的h钢线高度矮0.1mm更佳。
3) C 压线宽度选择原则：c 压线宽度≥ g 纸张厚度（坑纸已压扁厚度为准）常备规格。
